GPZ（Ⅲ）系列橋梁抗震盆式支座

1、GPZ（Ⅲ）系列橋梁抗震盆式支座簡介   

為貫徹抗震工作以預為主的方針，減輕橋梁工程的地震破壞，保障人民生命財產的安全和減少經濟損失，更好的發揮公路橋梁運輸在抗震救災中的作用，特設計了本系列抗震盆式支座。
本系列設計適用于基本裂度為 8 度地區的橋梁用盆式支座。

GPZ（Ⅲ）系列橋梁抗震盆式支座設計依據：
■公路橋涵設計通用規范（JTJ021-89）   
■公路橋涵結構及木結構設計規范（JTJ025-86）   
■公路工程抗震設計規范（JTJ004-89）   
■中華人民共和國交通行業標準“公路橋梁盆式支座”（JT/T 391-2019）   
■同濟大學土木工程學院結構工程與防災研究所 2002 年 12 月關于“GPZ( Ⅲ ) 型盆式支座抗震性能震動臺試驗研究報告。”

2、GPZ（Ⅲ）系列橋梁抗震盆式支座分類標記

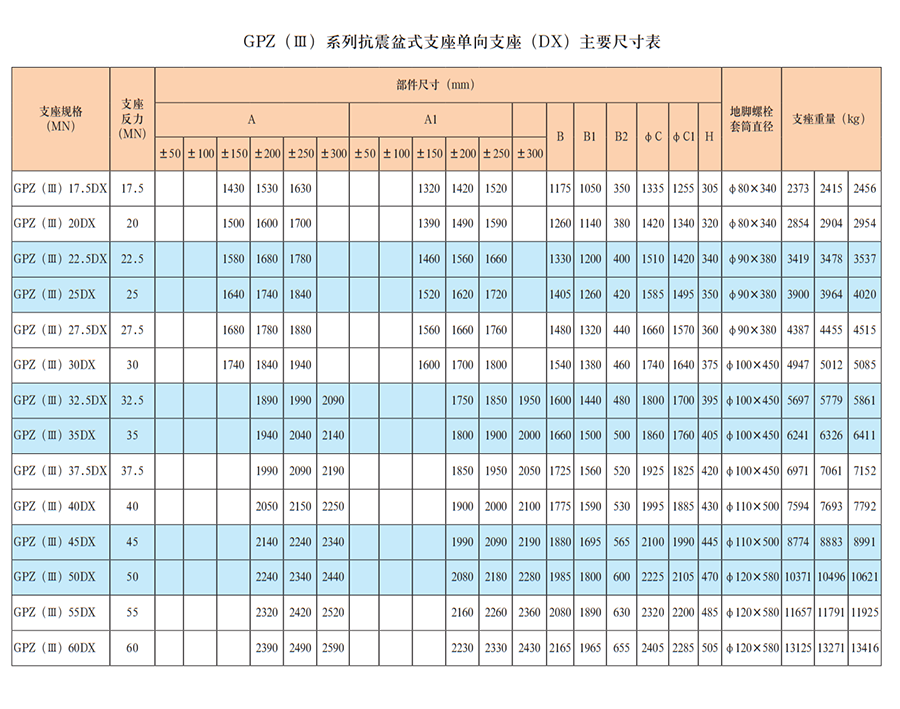

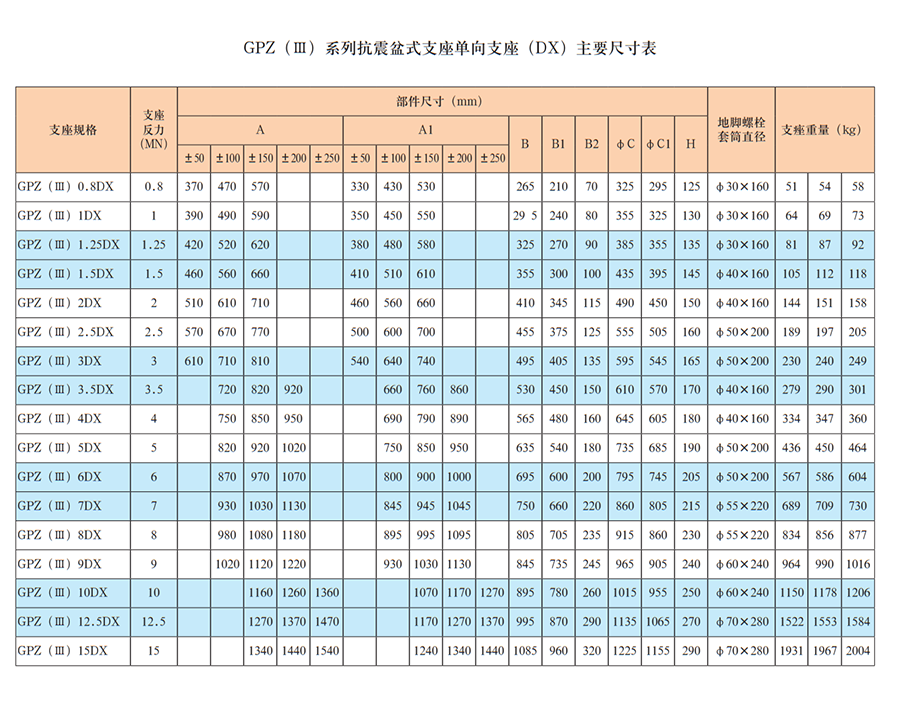

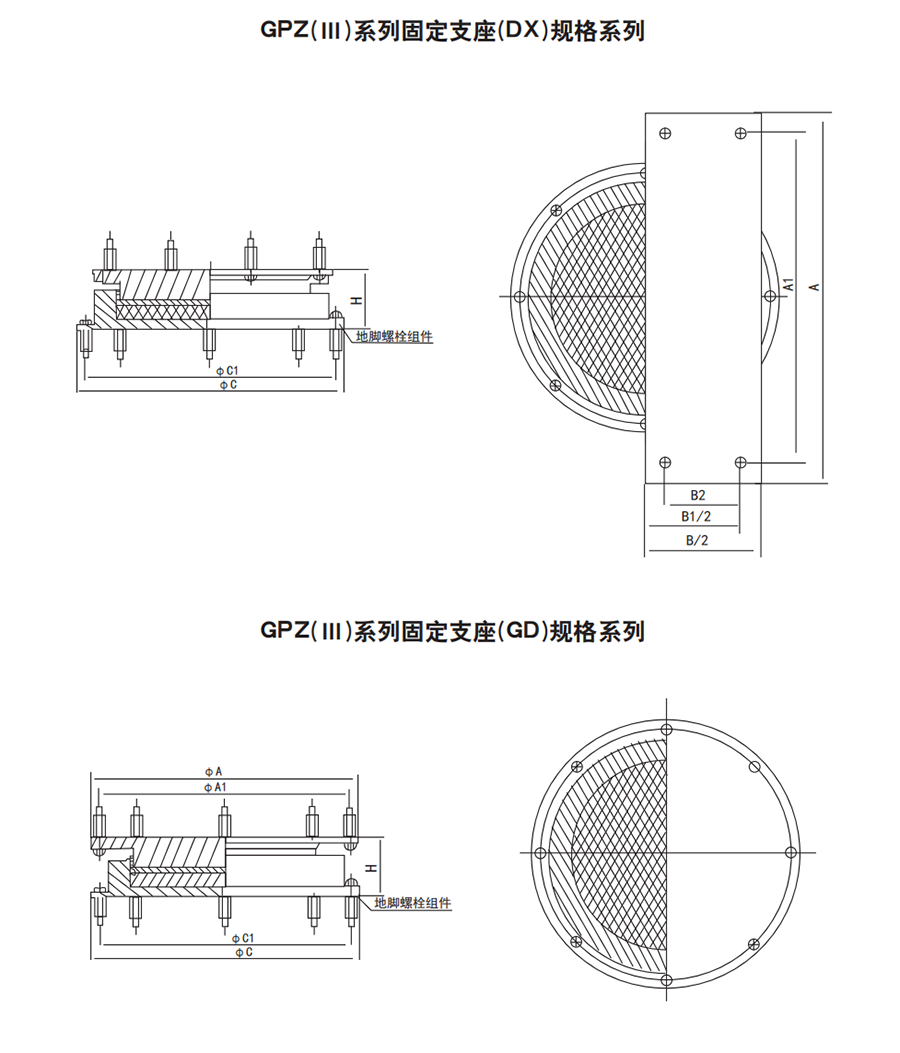

GPZ( Ⅲ ) 系列橋梁抗震盆式支座按其使用時的位移能力分為二類，即單向活動支座具有豎向轉角功能和單一方向位移功能，代號 DX;  

3、GPZ（Ⅲ）系列橋梁抗震盆式支座技術性能

a. 支座設計承載力：0.8 ～ 60MN，共分 31 個規格；   
b. 支座的轉角：0.02rad；   
c. 單位向活動支座設計摩擦系數：抗震支座非地震時加硅脂潤滑后，常溫型支座設計摩擦系數最小取值為 0.03，耐寒型支座設計摩擦系數最小取值為 0.06；   

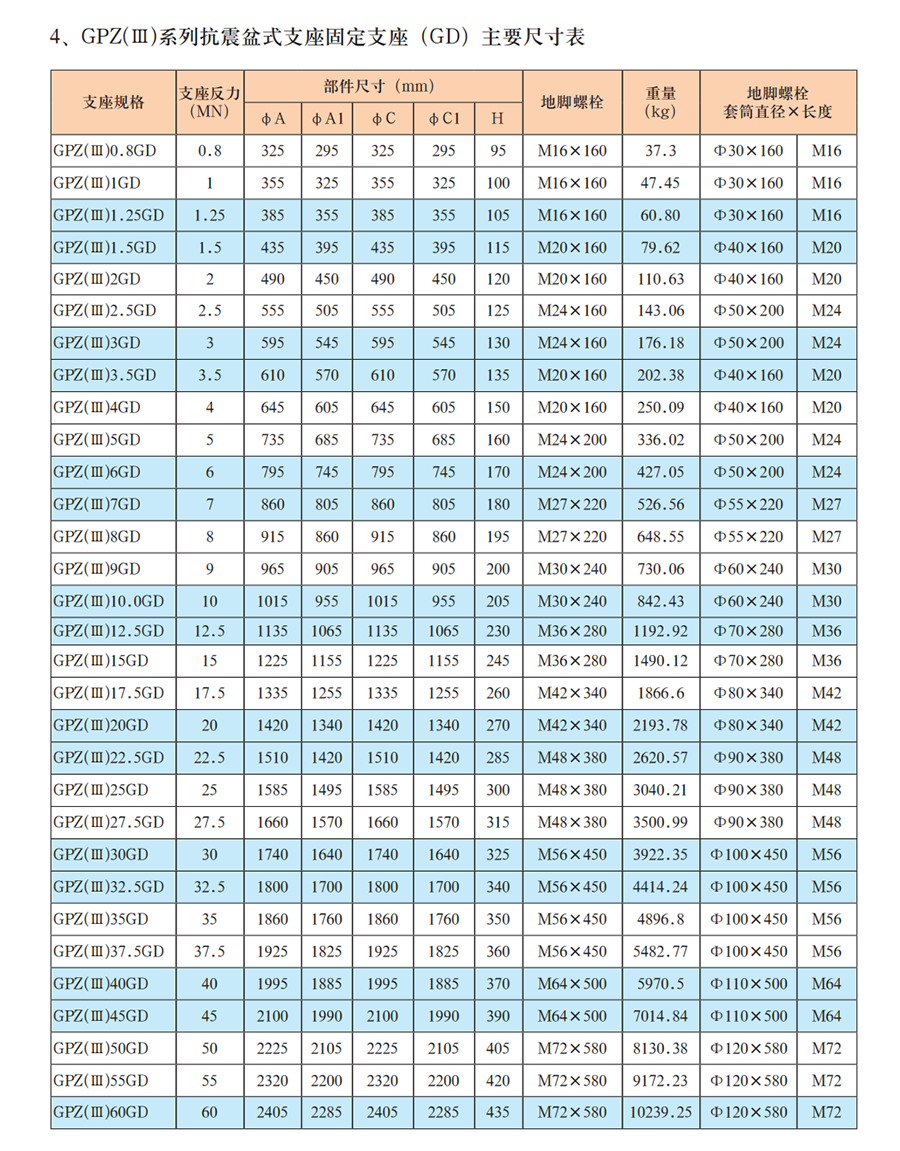

d. 支座水平力：抗震型固定支座各方向及抗震型單向活動支座非滑移方向（與導向塊長度方向垂直）的水平力，為支座設計承載力的 20%。

GPZ盆式橡膠支座產品特性

1、采用不銹鋼板與聚四氟乙烯模壓板間的平面滑移作為支座的滑移面。具有低的磨擦系數、承載能力大、變形小，耐磨耗、抗腐蝕能力強。

2、由于采用密封的橡膠不但大大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。

3、公路橋梁盆式橡產支座具有構造簡單、重量輕、價格便宜的特點。本產品對橋梁的建筑高度低，對橋梁設計非常有利，主要用來滿足大型橋梁建造的需要。
