項目名稱:
珠海蓮花大橋支座更換

項目介紹:
京珠高速公路及105國道向澳門延伸的橋梁工程，大橋跨越十字門水道，西連珠海橫琴島，東接澳門路環島和體仔島的填海區。
蓮花大橋出境匝道(接查驗場二層平臺)共計23跨橋墩編號為C1-C23:橋跨布置為:共九聯23跨總長663.5米，橋跨布置為:第一聯C1~C3:2x21米鋼筋砼連續梁結構;第二聯C3~C6:225+23+22米鋼筋砼連續梁結構:第三聯C6~C8:2x32米預應力砼連續梁結構:第四聯C8~C11:32+35+31
米連續組合梁結構;
第五聯C11~C12:40米簡支組合梁結構;第六聯C12~C14:2x295米連續組合梁結構;
第七聯C14~C18:30+2x38.5+30連續鋼箱梁結構;第八聯C18~C22:4x29米連續組合梁結構:
第九聯C22~C24:2x20米連續組合梁結構。

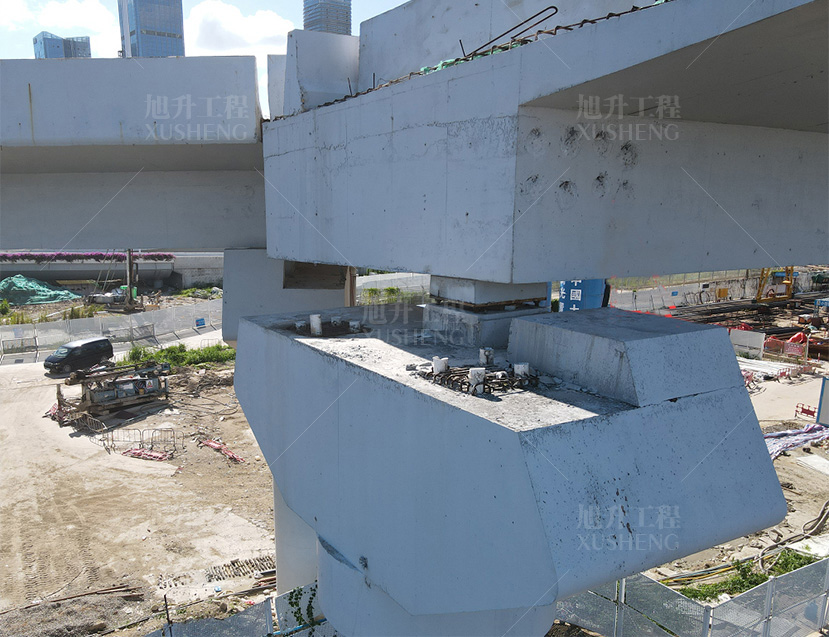

目前該橋C3橋墩處主要病害有:橋墩和主梁存在橫橋向移位、支座墊石開裂破損、蓋梁西側橫向擋塊已貼死、東側橫向擋塊與箱梁之間的預留繼變大、以及C3橋墩處伸縮縫錯位等病害。維修處理內容
根據委托方要求本次方案施工內容僅為C3墩處支座更換，不涉及該橋其他病害的處理。
本次更換的支座型號為QZ5000DX+100QZ5000SX+100QZ7000DX-±100，QZ7000SX±100
