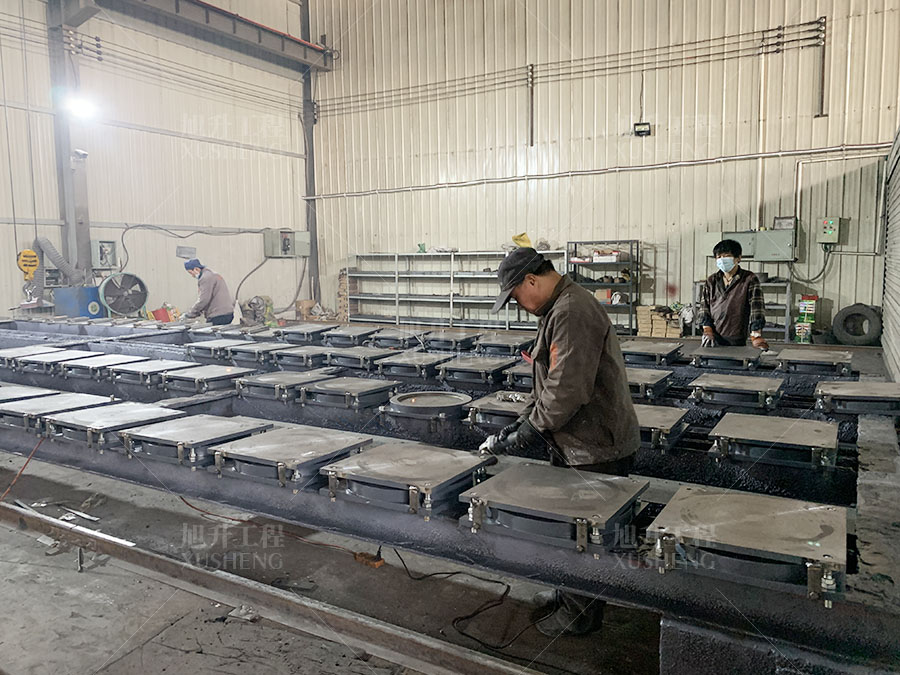

1、GPZ( Ⅱ ) 型盆式橡膠支座構造特點與功能

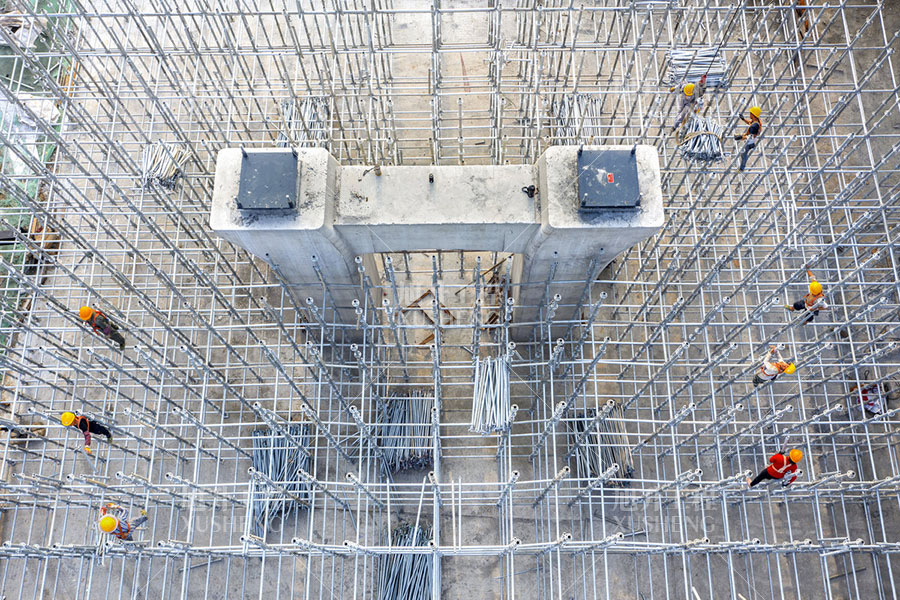

 GPZ 系列 ( Ⅱ ) 型盆式橡膠支座是 GPZ 系 列的改進型號，其工作原理是利用被封閉在鋼制盆腔內的橡膠塊，在三向受力狀態下具有流體的體積不可壓縮性的特點，將橋梁上部結構的反力可靠地傳遞到墩臺上，并實現橋梁梁端的轉動；同時依靠聚四氟乙烯板與不銹鋼板之間的自由滑移，來適應橋梁上部結構由于氣溫變化、混凝土徐變收縮等因素引起的水平位移，從而保證橋梁的使用安全。本產品適用于各類高等級公路橋梁，及其它大中型橋梁。   

GPZ 系列 ( Ⅱ ) 型盆式橡膠支座是由中交公路規劃設計院設計，根據交通部《公路橋梁盆式橡膠
支座》標準生產的，在原來 GPZ 系列盆式橡膠支座的基礎上，作了較大的改進，主要內容為：   
■支座設計承載力從原來的 1000KN-50000KN 擴大為 0.8 ～ 60Mn，級差從 28 級增至 31 級，擴大了使用范圍。   
■常溫型活動支座設計摩擦系數最小取值從原來的 0.04 下調至 0.03；   
■支座轉角從原來的（40 ＇ ) 擴大為 0.02 rad（40 ＇ 08 ＇ )；   
■位移級數從原來的二級增加至三級；   
■為了支座更換方便，改進了地腳螺栓的設計；   
■調整了支座的平面尺寸。   
經改進后的 GPZ ( Ⅱ ) 型系列盆式橡膠支座設計合理、結構緊湊，已達到國際先進水平。

2、GPZ 系列 ( Ⅱ ) 型盆式橡膠支座主要設計參數   

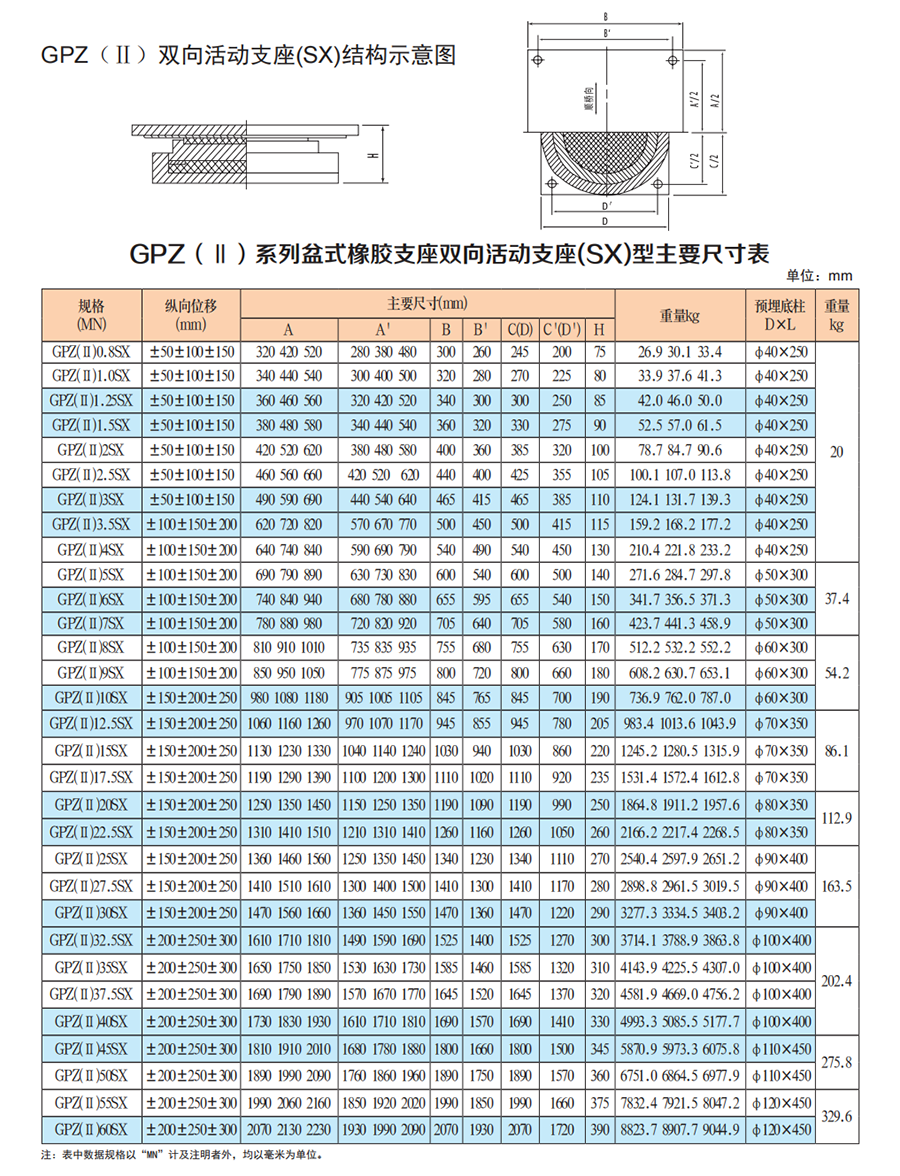

2.1 GPZ 系列 ( Ⅱ ) 型盆式橡膠支座的種類   
按使用性能分為：
a 雙向活動支座：具有豎向承載、豎向轉動和多向滑移性能，代號 SX；  

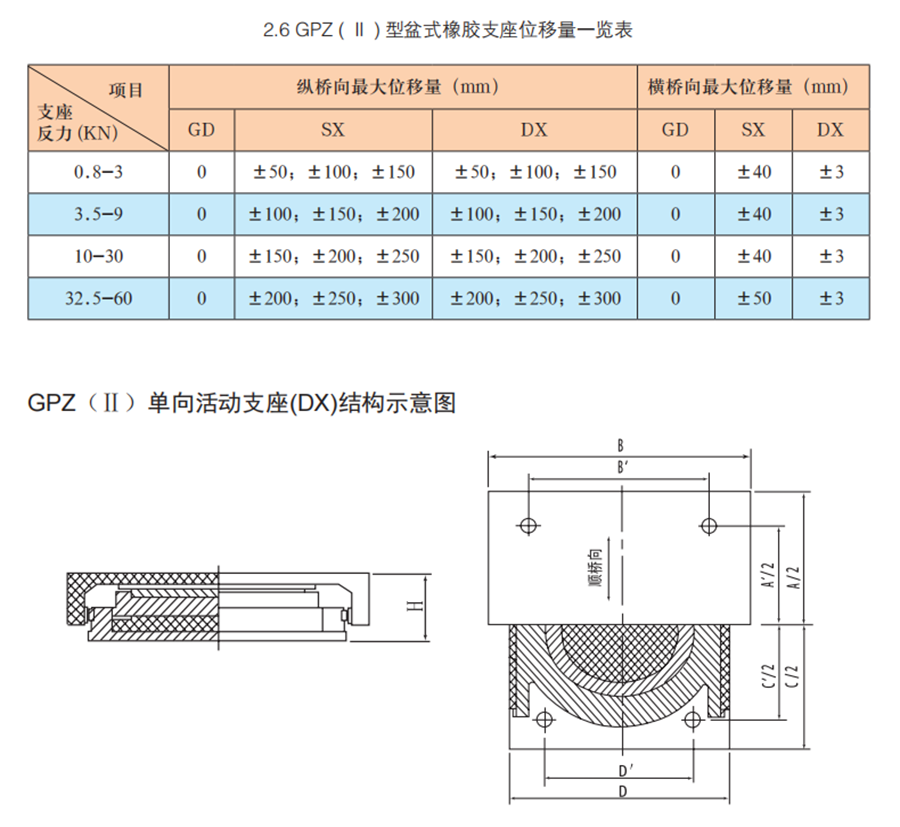

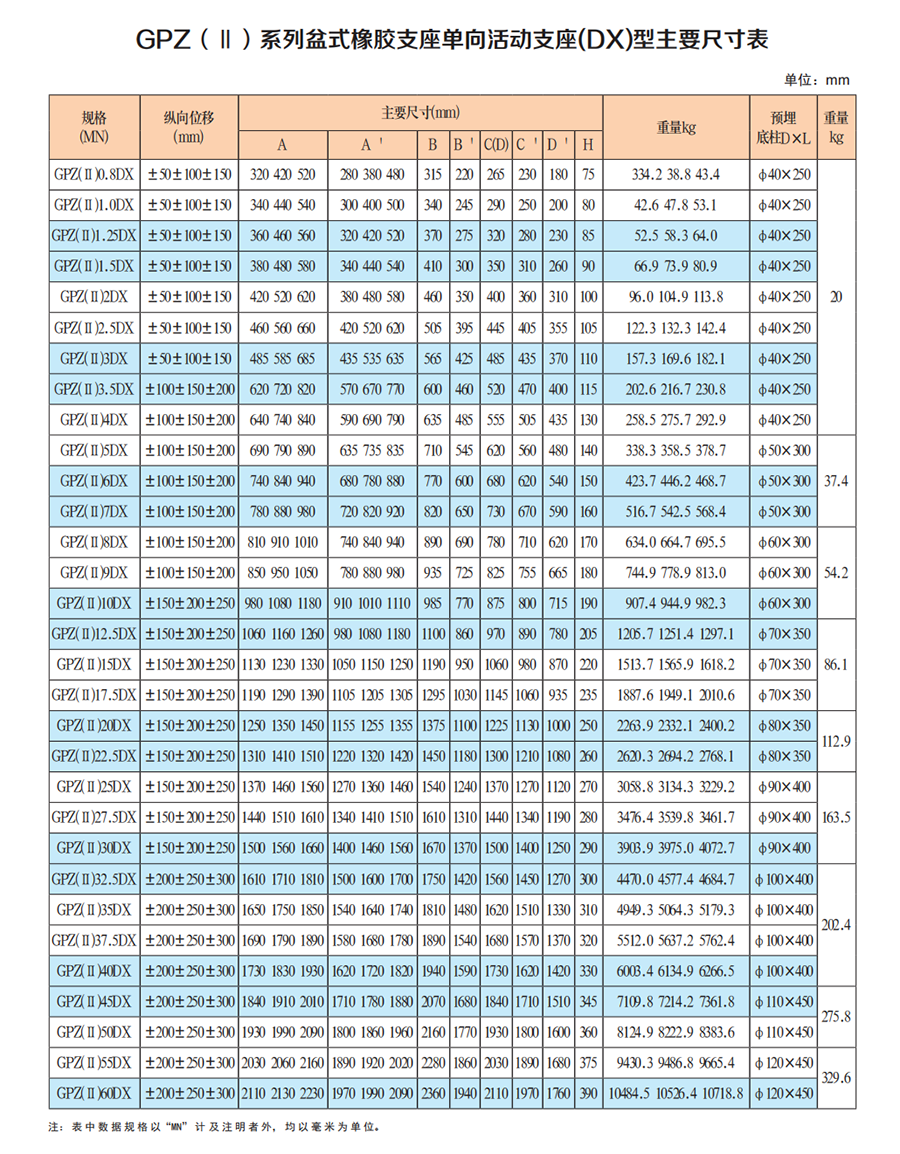

b 單向活動支座：具有豎向承載、豎向轉動和單一方向滑移性能，代號 DX；  
c 固定支座：具有豎向承載和豎向轉動性能，代號為 GD。   
按適用溫度范圍分為：
a 常溫型支座：適用于 -25℃～ +60℃使用
b 耐寒型支座：適用于 -40℃～ +60℃使用，代號為 F   
2.2 豎向壓縮荷載試驗：
在豎向設計荷載作用下，支座壓縮變形值不大于支座總高度的 2%，盆環上口徑向變形不大于盆環外徑的 0.5‰；支座殘余變形不超過總變形量的 5%。   
2.3 水平承載力：
固定支座在各方向和單向活動支座非滑移方向的水平承載力均不小于支座豎向承載力的 10%，支座設計承載力和水平承載力均允許超載 10%。   
2.4 轉角：
支座轉動角度不小于 0.02rad(1° 08 ＇ )   
2.5 摩阻系數：
加 5201 硅脂潤滑后，常溫活動支座設計摩阻系數最大取 0.03，耐寒型活動支座

GPZ系列盆式橡膠支座有1000-50000KN二十八個級別，每個級別固定(GD)單向活動(DX)和雙向活動(SX)三種，本系列支座具有建筑高度低，滑移面摩擦系數小，承載能力大，轉動性能靈活，緩沖性能好，構造簡單，重量輕，價格便宜等優點，是建筑連續梁式橋的最佳支座。
