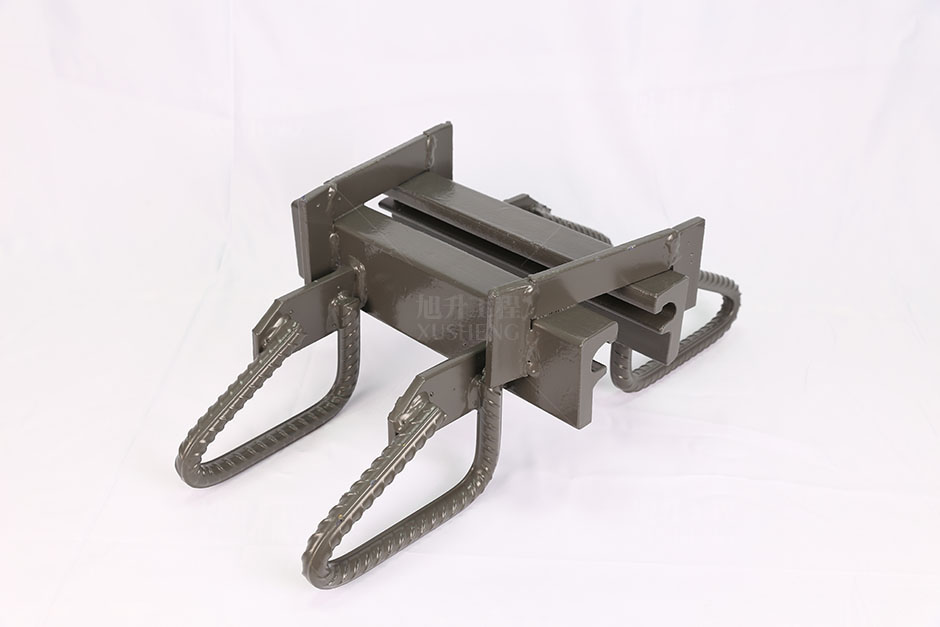

FM40型模數式伸縮縫簡介：

FM40型模數式橋梁伸縮縫裝置采用整體成型的異形鋼材制成。其特點是整體性好、抗彎抗壓強度高，車輛經過時平穩(wěn)無跳，噪聲低。適用于各種彎、坡、斜、寬橋梁。

模數式伸縮縫位移量的設計可根據實際需要按照一定模數任意組拼。從8Omm的單縫到12OOmm的多縫，共分15級，伸縮量大于12OOmm時，可按設計要求加工制造，滿足用戶需要。

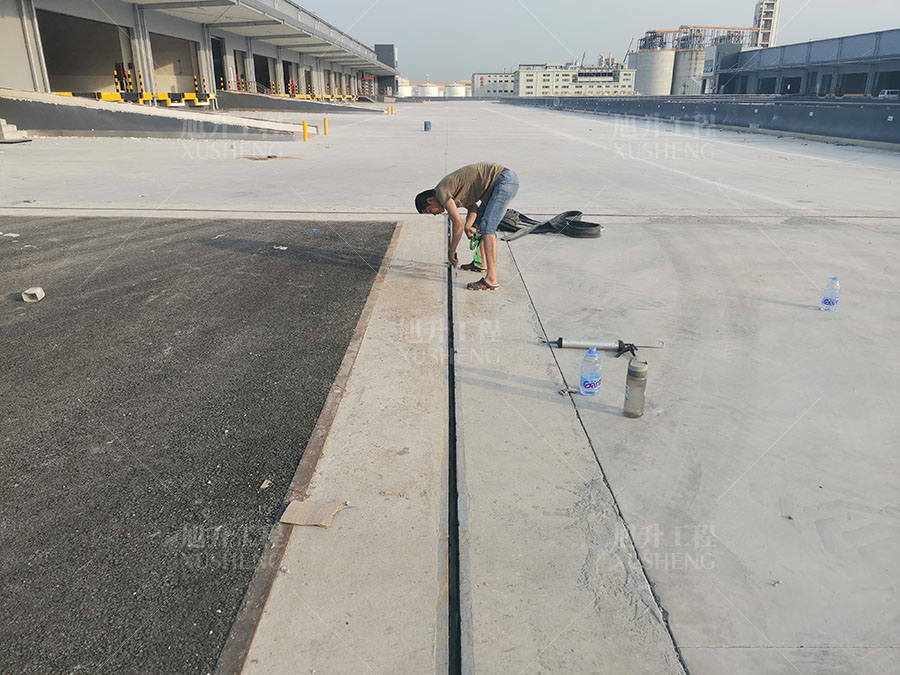

FM40型模數式伸縮縫裝置的施工安裝：

a、安裝時，按實際溫度確定其安裝寬度值。

b、伸縮縫安裝過程，必須使用伸縮縫裝置整齊排列，保持一定的傾斜度。確保伸縮裝置的高平面與完工的橋面相平。

FM40型模數式伸縮縫裝置施工方法：

①清理槽口，使之達到設計寬度和深度，清除與位移箱埋入有干擾的鋼筋，預留坑的開口必須大于伸縮縫的安裝寬度。

②檢查伸縮裝置的各梁之間間隙是否符合安裝溫度要求，否則，應用水平千斤頂、夾具進行調整直至符合設計要求，調整好后，立即安上專用夾具。

③根據伸縮縫中心位置設置起吊裝置，將伸縮裝置安入在槽口內，并使伸縮裝置的頂面與橋面標高相同。同時注意縱橫坡也應與橋面相符。

④伸縮裝置吊入預留槽后，其中心線應與梁端預留間隙中心線對正，其長度與橋梁寬度對正。

⑤對伸縮裝置直線段進行調整，并使各縱梁的縫隙均勻一致。

⑥再在伸縮裝置箱體或錨固板處，立焊Ф16以上的鋼筋進行高度定位，橫焊Ф16鋼筋進行寬度定位。

⑦伸縮裝置正確就位錨固后，便可以將伸縮裝置一側的錨固鋼筋和預留槽預留鋼筋焊接以保證伸縮裝置線向固定并找平，焊接時只要每隔2～3個錨固筋焊接一個即可，然后再按上述步驟焊接另一側的錨固筋。待兩側達到固定后，就可將其余焊接的錨固筋再進行焊接，確?？煽垮^固。在焊接錨固筋時要注意不要在邊梁和中梁上任意施工焊，以防鋼梁發(fā)生扭曲變形。

⑧伸縮裝置如果分段安裝，接縫處必須焊接，焊接應由專業(yè)人員進行，每根梁焊好后，再按⑦步驟進行錨固。

⑨根據縫的外形尺寸和預留槽口制作模板，模板放好后應遮擋嚴實，以防水漿流入位移箱內，伸縮縫上平面加蓋板，以防砂漿落入橡膠密封帶，在檢查裝置的正確平整度和中線位置，以及縫隙是否均符合要求后，方可灌入混凝土，并對混凝土充分振搗壓實，尤其應注意位移箱與預留坑基面不能留下空洞。待混凝土固化后撤去模板和伸縮縫上的固定卡。

⑩在伸縮縫處混凝土未達到80%的強度前，伸縮縫不能承受外來荷載作用
